在线客服
| English |
使用须知 产品结构

拉链属于功能性应用产品,不同使用载体对拉链的品种选择和产品工艺要求的侧重点随之不同。如服装、箱包、家纺、户外、运动,春夏秋冬季节性服装的面料弹性、缩率、厚薄等特点,以及面料染色、成衣水洗、熨烫、洗涤处理工艺等,。 客户下单时有时因为对拉链的产品特征了解不全面,导致选错拉链品种。因此需要较多了解关于拉链的应用常识。

相关标准:

环保标准: 对于拉链的环保要求,如不含偶氮,不含镍或其它化学成份要求,这些都是我们的产品常规性工艺标准,我司常规产品均符合Oeko-Tex Standard 100一级标准。
强度标准:我司可生产符合各国标准的拉链,下单前请注明出口国或标准。





关于颜色

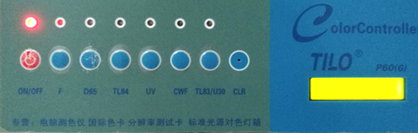

对色光源:我司默认光源为D65,也可依据客户要求选择TL84、CWF等其它光源。
色样:因面料小样与大货面料会有色差,请尽量提供大货面料,色样大小必须大于4×4cm2,色样必须注明正反面。如提供毛料或反光面料会导致对色不准。
用布质潘通色卡或纺织行业色卡选择颜色,尽量避免使用纸质潘通色卡、反光或变色面料。
色差标准:QB/T 2171~2173-2001规定为达到4级



产品选购:

建议3#、4#拉链用于薄面料的服装,而略厚的面料用5#及以上的拉链。
牛仔裤面料:对于12盎司以下的可用3#、4#金属拉链,12盎司及以上的只可用4#、5#金属拉链。
对于过厚面料,不建议使用隐形拉链,请选择反装拉链;
对于偏薄易起毛的面料,如果选择金属的拉链,请下单时注明,我们会采取深度抛光工艺,以防止刮伤面料。



成衣水洗:

常用的水洗方法:
普洗:水温在 60~90℃左右 , 加一定的洗涤剂洗15分钟;
酵素洗:酵素是一种纤维素酶,它可以在一定 PH 值和温度下,对纤维结构产生降解作用,使布面可以较温和地褪色,褪毛 (产生“桃皮”果),并得到 持久的柔软效果;
石磨:即在洗水中加入一定大小的浮石,使浮石与衣服打磨,洗后布面呈现灰蒙、陈旧的感觉,衣物有轻微至重度破损。常用黄石、白石、 AAA 石、人造石、胶球等进行洗涤;
砂洗:多用一些碱性,氧化性助剂,使衣物洗后有一定褪色效果及陈旧感,若配以石磨,洗后布料表面会产生一层柔和霜白的绒毛,再加入一些柔软剂,可使洗后织物松软、柔和,从而提高穿着的舒适性;
漂洗 :漂洗可分为氧漂和氯漂。氧漂是利用双氧水在一定 PH 值及温度下的氧化作用来破坏染料结构,从而达到褪色,增白的目的;氯漂是利用次氯酸钠的氧化作用来破坏染料结构,从而达到褪色的目的;
马骝洗 :常用高锰酸钾加草酸以达到褪色的目的。
水洗对拉链的破坏:
由于水洗时,拉头或链牙表面被水洗机内胆孔壁磨控,造成涂层或镀层磨损,从而引起掉漆或露铜底;由于水洗时,拉头落入水洗机内胆孔内,水洗时引起拉片断裂、扭曲、帽盖脱落等现象;由于水洗时未闭合拉链,引起方块、插销、链牙等部件损坏;
水洗使铝质拉链链牙发生化学反应,而出现链牙变小,从而出现破开或链牙脱落现象;
水洗后未及时清洗干燥,面料中的染料或残留化学品与金属部件发生氧化还原反应,引起面料或金属部件变色。
拉链拉开状态下进行洗涤加工,因局部受力不匀,拉链及面料容易破损。因此水洗时应将拉链闭合,将拉片固定(确保拉片不能自由摆动),拉头拉片、链牙进行包裹防护处理;否则水洗时因摩擦容易出现掉镀层或掉漆,甚至出现拉片变形、断裂、链牙脱落等状况。
因各水洗厂水洗方式不一样,成衣水洗要求也有不同,强烈建议客户在批量水洗加工前进行水洗测试,下单时特别注明水洗方式。
碱性强的洗涤剂或氯素性漂白剂会溶化拉链、拉头上的石蜡和油膜。如要进行氯漂且氯有效成分超过100PM,请特别注明;
水洗后要及时烘干。

成衣染色:

在成衣染色过程中,拉头、方块、插销等金属部件有可能会被化学物质腐蚀,需要在成衣染色前,进行打样测试;
成衣染色时染料有可能与拉链产生反应,特别是面料的色牢度差加剧染料与拉链发生反应,导致面料移色变色,有必要将链牙、拉头拉片进行包裹。
棉质、麻质面料等染色用的染料会同金属物质发生氧化还原反应,使染料被还原分解,从而在面料上留下反色痕迹; 成衣染色后必须及时进行清洗干燥。



过检针:

3#、4#、5#常规拉头拉片能达到日本检针法6-8级(相当于ø1.0~1.2mm铁球)标准;7#及以上拉头拉片、较大体积的拉片和圆形拉片可能达不到日本检针法4级 (ø1.2mm铁球)标准。
提醒:客户缝制衣服前,请先将拉链过一遍检针。
服装缝制后不能过检针检查原因可以有以下几点:
服装内有断针;
检针器灵敏度设定过高;
服装缝制过程中,有少量的金属粉末吸附在面料上;
服装水洗加工所添加的化学物质可能含有微量不能通过检针的物质,沾在面料或拉链上面。
拉链或钮扣等辅料存在不能过检针的成份物质。
注意:如成衣不能过检针,从该衣服拆除的拉链能单独通过检针机检查,则视为拉链检针合格。
是否过检针,需要下单时注明。



撞色:

深色拉链与浅色面料搭配容易发生色转移,它不仅仅取决于色牢度,也跟不同材质 间不可搭配性(如纯涤与PVC、PU涂层面料拼色搭配一定会色转移)有很大关系。具备这种不可抗性特点的订单,下单时必须提醒并作相关色转移测试,确认后方可大货量产。
浅色面料不能直接与布带是红色、黑色和深蓝色的拉链直接接触;
浅色面料不能与铝质拉链直接接触;
浅色面料配金属拉链,包装时要在拉链和面料中间用纸或塑料袋隔开,避免灰尘等杂物污染衣服;
对色牢度有高要求时,下单需注明特殊固色,并提供相应面料做捆绑移色试验。

尼龙拉链出油:

尼龙拉链用于PVC面料或防水、滑雪面料会出油,面料会吸收拉链链牙中的油渍导致面料污渍,下单时务必注明,便于我们控制拉链出油率,同时客户在服装包装时用隔油材料将拉链咪牙与面料隔开。

变色、移染:

电镀拉头、金属拉链的咪齿在潮湿环境容易变色,请注意保持干燥。
请确保使用的面料(如漂白等浅色织物)或皮革经过充分洗涤及中和,否则会导致拉链或面料变色。
使用金属拉链时,请确保面料进行了充分洗涤及干燥,否则面料中的酸碱、氯或硫化物等化学物质会腐蚀链牙,导致链牙或拉头变色,如皮制品、羊毛、棉织品、羽绒制品。
拉链码带上的染料与氯乙烯、合成皮革、树脂涂层中的可塑剂、接合剂、油剂等易发生化学反应,产生沾色、移色现象,注意用纸进行隔离。
涂层面料:面料中的涂层部分会加剧移染的发生,所以PU或PVC等涂层不能直接与深色拉链接触;在选用深色拉链配异色涂层面料时,应在中间用纸或布料加以隔离;选购的拉链用于涂层面料时,下单需注明特殊固色,并提供相应面料做捆绑移色试验。
皮革面料:由于皮革在糅制过程中添加的酸或铬化物等化学成份,会同金属部件发生化学反应,所以一定要将皮革中的化学成份进行中和,并清洗干燥。

缩率:

为防止拉链缝制完后链牙起拱现象,应根据面料的弹性缩率适当扣减拉链长度;
拉链布带尤其尼龙电镀齿拉链经高温会收缩,因此大货前一定要作为拉链的缩率测试。
本厂拉链的缩水率为3%,如面料是针织或灯芯绒等缩水厉害的要特别注意,下单前要沟通及打样试验。

熨烫:

金属拉链链牙表面保护层受热溶解,在面料上留下污迹;
注塑拉链熨烫时遇高温,链牙软化变形,方块口腔闭合导致插拔不灵,双插针变小导致拉头会从该处脱落等;
蒸气熨烫或雨天潮湿,引起金属配件2+表面生出蓝色锈渍(Cu);
熨烫时要把拉链拉合,拉片不可逆放或竖起,金属部分要铺上隔布,否则有可能拉链上的蜡油溶化而发生沾色。
深色拉链用于浅色面料上的整烫温度不能偏高,汽压必须低于0.15KMP时才可整烫;
服装熨烫时一定要湿润均匀,拉链部位要用布隔起来熨烫,烫好充分冷却后再包装;

缝制:

在缝制闭口拉链时,为防止拉头在上止处卡滞的情况,应使前带头呈自然状态;车位与上止间距离保持在2~3mm。
缝制拉链时应使车位离链牙3mm左右,给拉头留下足够的通道,否则会出现拉头阻塞或破坏现象同时也会出现链牙起拱现象;
缝制拉链时应避免压脚碰撞拉头,否则会出现拉头变形、掉漆或镀层脱落现象。
双开拉链在缝制时,应保持车位一致,如果布胶处车位太靠近插销方块,会增大受力角度,有可能出现插销方块脱落现象
缝制完毕后,应将缝纫线头清理干净,否则线头卡入拉头内,强行拉合时会导致拉头口高变大而引起拉链破开现象;
拉链使用在帐篷或箱包时,平面弯角不能大于90度,否则会出现拉合阻塞,强行拉合时还可能出现拉链破开现象。
隐形拉链的缝制:用专用缝机和压脚;拉链缝制的两端都要密针脚返缝;切勿缝在链牙上导致卡阻。

包装

包装应透气防潮;
聚乙烯包装袋内浅色拉链放置时间过长,会使拉链变黄。

储存

拉链应储存在避光通风的环境内,不可长时间直接暴露在空气或阳光下;
储存或使用环境内H S气体浓度过高会使拉链金属部件发黑,CL 气体浓度过高会使拉链发黄。

运输

海上运输时,高温高湿和高盐份的环境会引起金属部件被腐蚀;
需长途海运的订单,下单时需注明过盐雾测试要求。



拉片开模:

按客户提供的实样开模,有时会存在与本厂拉头底座不匹配现象,存在自锁不良、拉片翻转不灵活、扭力不足、起步灵敏度不够等问题,遇到这类问题,建议双方协商作局部调整,以达到最佳拉感和性能。

儿童制品:

选购拉链时尽可能不要选择普通止止,这种上止会存在毛刺刮伤皮肤的隐患,请选择安全上止,如注塑上止、透明U型上止。

互拼:树脂拉链互拼效果最好,而金属、尼龙拉链在互拼时存在局限性(不能通配)。互拼后有少量拉链的上止位置不一致。
